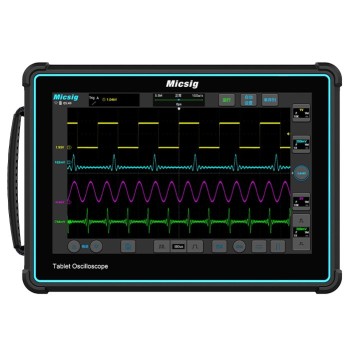

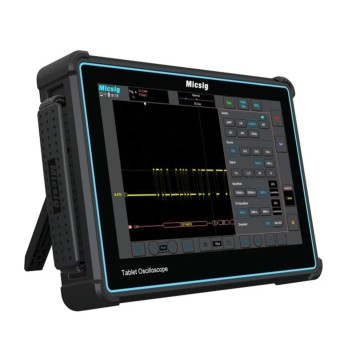

Micsig TO2004 Цифровой осциллограф

Micsig TO2004 Цифровой осциллограф , это планшетный осциллограф , имеет 10,1-дюймовый емкостный сенсорный экран TFT-LCD с разрешением 1280x800, объединяющий новое поколение аппаратных и программных технологий. Micsig TO2004 Цифровой осциллограф , встроенный литий-ионный аккумулятор емкостью 7500 мАч поддерживает до 5 часов автономной работы, блокировка отключения питания обеспечивает безопасность при переноске и хранении. Удобная задняя подставка. Micsig TO2004 Цифровой осциллограф , поддержка программного обеспечения для ПК + приложение для мобильного телефона (Android / iOS), дистанционное управление через соединения Wi-Fi, USB, возможность доступа к Интернету для онлайн-обновления, его также можно проецировать через порт HDMI для демонстраций в целях обучения и образования. Гибкий обмен данными и взаимодействие между устройствами.

Micsig TO2004 Цифровой осциллограф , аппаратная технология масштабирования и глубина памяти до 220 Мб позволяют пользователям намного проще перемещать и просматривать осциллограммы, а также быстро масштабировать, чтобы сфокусироваться на интересующей области. Micsig TO2004 Цифровой осциллограф , скорость обновления сигнала до 300 000 сигналов в секунду, серия TO может легко регистрировать необычные или маловероятные события. Более полная картина сигнала. Поддержка декодирования последовательной шины UART, LIN, CAN, I²C, SPI, одновременное отображение сигнала и данных. Поддержка Edge, Pulse, Logic, N Edge, Runt, Slope, Timeout, Video и Serial, быстрое переключение источника триггера. Уникальная функция быстрого сохранения Micsig позволяет пользователям сохранить формы сигналов одним нажатием в различных форматах. При отображении цветовой температуры кривая представлена разными цветами. Красные цвета обозначают более часто встречающиеся события, в то время как синие представляет более редкие.

Micsig TO2004 Цифровой осциллограф , функция фильтра высоких/низких частот помогает инженерам исключить незначительные частоты, чтобы устранить помехи и наблюдать за истинным состоянием сигнала.При измерении на нескольких каналах пользователи могут установить произвольные метки для разных источников, что облегчает наблюдение и чтение. Операционная система Android. Быстрое реагирование на операции, удобный и понятный интерфейс, различные инструменты (калькулятор, запись видео и др.) Большой объем внутренней памяти 32 ГБ позволяет пользователям хранить и получать доступ к множеству файлов, таким как сигналы, снимки экрана и записанные видео.

Технические характеристики

Полоса пропускания: 200 МГц

Количество каналов: 4

Максимальная частота выборки в режиме реального времени: 2 ГГц

Чувствительность осциллографа: 1 мВ/дел - 10 В/дел

Коэффициент развертки: 1 нс/дел ~ 1000 с/дел

Глубина памяти: 220 M

Скорость регистрации до 300 000 осциллограмм/сек

Декодирование протоколов: RS232/UART, I2C, SPI , LIN, CAN (в комплекте), MIL-STD-1553B (опция),  ARINC-429 (опция).

Аккумулятор в комплекте (время работы до 5 часов)

Дополнительные пробники (опция)

Сенсорный дисплей 26 см, TFT ЖК-дисплей, 800х600 точек

256 градаций яркости при отображении осциллограммы

8 типов запуска: по фронту, по импульсу, по скорости нарастания, по видеосигналу, по логическому шаблону, по времени ожидания, по окну, по N-му фронту

Встроенная память 8 ГБ, возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана

Интерфейсы: HDMI, WiFi, USB2.0, USB Device
