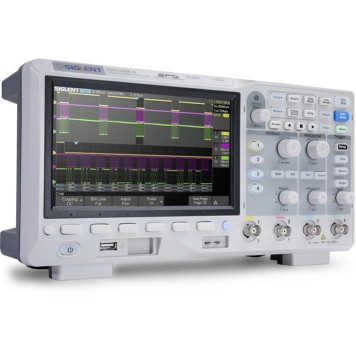

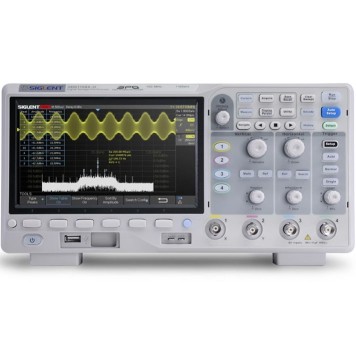

Siglent SDS1104X-U Цифровой осциллограф

SIGLENT SDS1104X-U Цифровой осциллограф , это четырехканальный цифровой осциллограф с полосой пропускания 100 МГц, частотой дискретизации 1 Гвыб/сек и стандартной глубиной памяти до 14 млн точек. SIGLENT SDS1104X-U Цифровой осциллограф , оснащен инновационной цифровой системой запуска с высокой чувствительностью и низким уровнем дрожания, а также скоростью захвата формы сигнала 400 000 кадров/сек (режим последовательных измерений). Также он поддерживает 256 уровней градации интенсивности осциллограммы и температурный градиент. SIGLENT SDS1104X-U Цифровой осциллограф , имеет несколько мощных режимов запуска, в частности запуск по последовательной шине.

SIGLENT SDS1104X-U Цифровой осциллограф , также модель имеет функцию записи сигналов и последовательного запуска. Еще одна особенность прибора – функция быстрого преобразования Фурье (128 тыс точек), которая обеспечивает высокочастотное разрешение при просмотре спектра сигналов. SIGLENT SDS1104X-U Цифровой осциллограф , улучшенный дизайн оснащен аппаратным сопроцессором, выполняющим измерения быстро и точно.

SIGLENT SDS1104X-U Цифровой осциллограф , он поддерживает поиск и навигацию. Устройство использует технологию нового поколения SPO (Super Phosphor Oscilloscope), обеспечивающую высокую точность воспроизведения сигнала и производительность.

Особенности

Полоса пропускания 100 МГц.

Частота дискретизации в реальном времени до 1 Гвыб/с (один канал).

Новейшее поколение технологии SPO (Super Phosphor Oscilloscope):

скорость захвата осциллограмм до 100,000 осц/сек в обычном режиме и до 400,000 осц/сек в режиме последовательных измерений;

поддержка 256 уровней градации интенсивности осциллограммы, температурный градиент;

глубина памяти до 14 млн точек;

цифровая система запуска.

Умный запуск: Intelligent trigger: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern.

Серийный запуск и тип декодирования (стандарт), поддерживает протоколы: IIC, SPI, UART, CAN, LIN.

Запуск по видео, поддержка HDTV.

10 типов быстрых комбинаций, поддержка функций Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom, Print.

Режим сегментированной памяти, разделяющий максимальную длину записи на несколько сегментов (до 80,000), в зависимости от условий запуска, заданных пользователем.

Функция записи (максимально 80,000 кадров).

Поддержка автоматических измерений для 38 параметров, а также поддержка статистики измерений, масштабирования, стробирования, математических операций, истории и справки.

Функция быстрого преобразования Фурье (128 тыс точек), поддержка пиков и маркеров.

Математические и измерительные функции используют все точки выборки данных (до 14 МБ).

Математические функции: сложение, вычитание, умножение, деление, БПФ, дифференцирование, интегрирование, извлечение квадратного корня.

Клавишу предварительной настройки можно настроить в соответствии с пользовательскими или заводскими параметрами.

Режим безвозвратного стирания.

Высокоскоростная аппаратная функция Pass/Fail.

Поиск и навигация.

Жидкокристаллический TFT-дисплей (7″) с разрешением 800 × 480.

Несколько интерфейсов: USB-Host, USB-Device (USB TMC), LAN, Pass / Fail, Trigger Out.

Поддерживает команды дистанционного управления SCPI.

VXI 11+SCPI, Telnet (порт 5024) + SCPI и Socket (порт 5025) + программирование SCPI через LAN.

Поддержка многоязыкового отображения и встроенной онлайн-поддержки.

Технические характеристики

Полоса пропускания 100 МГц

Каналы 4

Временная шкала от 2 нс/дел до 100 с/дел

Частота дискретизации 1 Гвыб/с (один канал), 500 Мвыб/с (два канала), 250 Мвыб/с (четыре канала)

Вертикальная чувствительность от 1 мВ/дел до 10 В/дел

Вертикальное разрешение 8 бит

Максимальная глубина памяти 14 млн точек

Скорость захвата осциллограмм 100,000 осц/сек (обычный режим); 400,000 осц/сек (режим последовательных измерений)

Типы запуска Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video

Серийный запуск и тип декодирования (стандарт) IIC, SPI, UART, CAN, LIN

Математические операции сложение, вычитание, умножение, деление, БПФ, дифференцирование, интегрирование, извлечение квадратного корня

БПФ (обработка) 128 тыс точек

Функция записи макс. 80,000 кадров

Интерфейсы USB-Host, USB-Device, LAN, Pass/Fail, Trigger Out

Щупы 4 пассивных щупа PP510

Дисплей 7-дюймовый TFT-LCD (800×480)

Входное напряжение 100~240 В (среднеквадратическое) 50/60 Гц

100~120 В (среднеквадратическое) 400 Гц

Питание макс. 50 Вт

Вес без упаковки 2,6 кг; с упаковкой 3,8 кг

Габариты 312 × 132,6 × 151 мм

Комплект поставки

Цифровой осциллограф SIGLENT SDS1104X-U — 1 шт.

USB-кабель — 1 шт.

Краткое руководство — 1 шт.

Пассивный щуп — 4 шт.

Кабель питания — 1 шт.

Сертификат — 1 шт
